jh23 crank crank ประเภท pneumatic press

JH23 GAP FRAME CRANK ประเภทการกดนิวเมติกใช้คลัตช์ชนิดแห้งและเบรกแทนคลัชประเภทคีย์กลิ้ง กด JH23 Punching สามารถทำงานเป็นนิ้วจังหวะเดี่ยวและจังหวะต่อเนื่อง ข้อเหวี่ยง RAM สามารถหยุดที่จุดใดก็ได้เมื่อกดปุ่มหยุดฉุกเฉิน JH23 Cank Type Eccentric Press เป็นเครื่องกดประเภทความปลอดภัยทั่วไปสำหรับชิ้นส่วนโลหะแผ่นเจาะและการปั๊ม

สถานะห้องว่าง:

จำนวน：



สอบถาม เพิ่มลงในตะกร้าสอบถาม

รุ่น：
JH23
ยี่ห้อ：
WORLD

JH23 GAP FRAME CRANK ประเภทการกดนิวเมติกใช้คลัตช์ชนิดแห้งและเบรกแทนคลัชประเภทคีย์กลิ้ง กด JH23 Punching สามารถทำงานเป็นนิ้วจังหวะเดี่ยวและจังหวะต่อเนื่อง ข้อเหวี่ยง RAM สามารถหยุดที่จุดใดก็ได้เมื่อกดปุ่มหยุดฉุกเฉิน JH23 Cank Type Eccentric Press เป็นเครื่องกดประเภทความปลอดภัยทั่วไปสำหรับชิ้นส่วนโลหะแผ่นเจาะและการปั๊ม

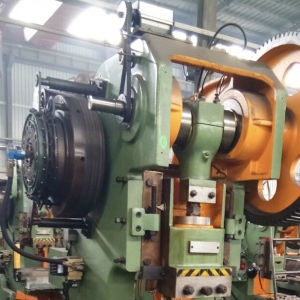

คลัทช์นิวเมติกชนิดแห้งสำหรับการกดผิดปกติ

คลัทช์นิวเมติกสำหรับเครื่องกดข้อเหวี่ยงมีตัวเลือกโหมดการทำงานเป็นนิ้วจังหวะเดี่ยวและต่อเนื่อง มันสะดวกในการปรับความสูงของการปิดตายเพื่อให้ตรงกับเครื่องมือการปั๊มที่แตกต่างกันกับโหมดการทำงานเป็นนิ้ว สไลด์เครื่องกดข้อเหวี่ยงสามารถหยุดที่จุดใดก็ได้ด้วยความช่วยเหลือของระบบเบรกนิวเมติก

การกำหนดค่าการกดนิวเมติกประเภทข้อเหวี่ยง:

ตัวหล่อเหล็ก
คลัทช์นิวเมติกชนิดแห้ง
เกียร์ใหญ่เกียร์
เพลาข้อเหวี่ยง
หล่อรามและคอนโรด
สกรูลูกบอลปลอม
หนุนเหล็กหล่อ
แผ่นแรงเฉือนเชิงกลภายใน RAM เพื่อป้องกันการโอเวอร์โหลด
คอนโซลไฟฟ้า

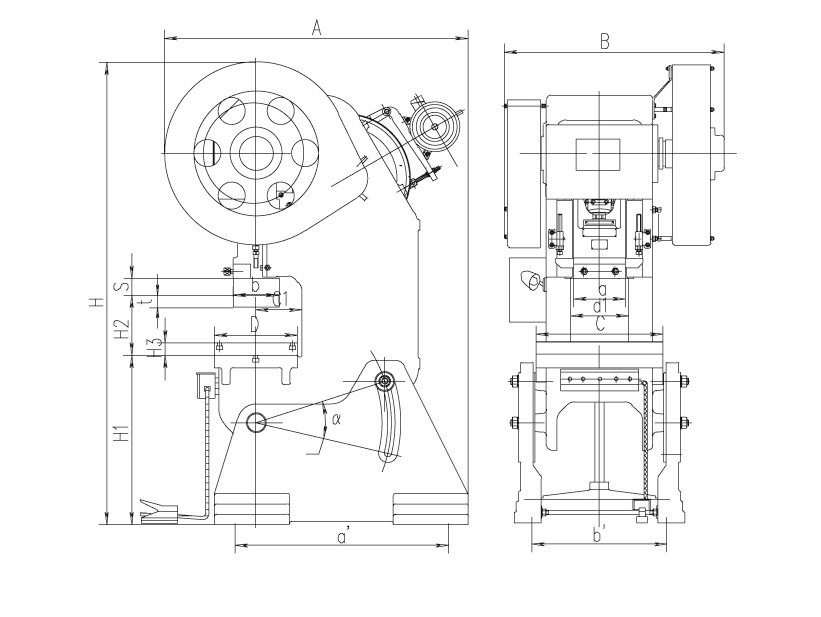

มิติกดแบบเหวี่ยงข้อเหวี่ยง

รายการ		UNIT	JH23-16	JH23-25	JH23-35	JH23-40	JH23-63	JH23-80	JH23-100
ความสามารถเล็กน้อย		KN	160	250	350	400	630	800	1000
จังหวะเล็กน้อย		มม.	2	2.5	3.5	6	6	7	7
ความยาวสไลด์จังหวะ		มม.	55	75	80	90	110	120	140
จังหวะเวลาต่อนาที		เวลา	125	65	60	50	50	38	38
สูงสุด ความสูงของชุดตาย		มม.	220	260	290	320	390	440	480
การปรับความสูงตาย		มม.	45	55	60	65	80	90	100
ความลึกคอ		มม.	160	200	220	250	310	350	380
ระยะห่างระหว่างเสา		มม.	220	270	280	340	420	450	560
ขนาดก้นเลื่อน	L-R	มม.	200	250	250	300	400	430	540
ขนาดก้นเลื่อน	FB	มม.	180	220	220	260	360	360	480
ขนาดลำต้น	เส้นผ่าศูนย์กลาง	มม.	40	40	40	50	50	60	60
ขนาดลำต้น	ความลึก	มม.	60	60	60	70	70	75	75
ขนาดหนุน	L-R	มม.	450	560	610	700	860	950	1080
	FB	มม.	300	370	400	460	570	650	710
	ความหนา	มม.	40	50	60	65	80	100	120
เส้นผ่านศูนย์กลางรูตาราง		มม.	100	120	130	150	180	200	220
สูงสุด มุม		°	35	30	30	30	20	20	15
หนุนความสูงของพื้นผิว		มม.	750	800	805	850	850	850	850
ในทุกมิติ	L-R	มม.	1050	1170	1195	1376	1560	1915	2180
	FB	มม.	1200	1345	1462	1750	1930	2060	2404
	ส่วนสูง	มม.	1960	2132	2215	2488	2740	3290	3625
ระยะห่างระหว่างสลักเกลียวรองพื้น	L-R	มม.	450	600	650	750	920	1010	1130
ระยะห่างระหว่างสลักเกลียวรองพื้น	FB	มม.	780	920	1020	1060	1300	1360	1550
พลังงานมอเตอร์		กิโลวัตต์	1.5	3	4	5.5	7.5	7.5	11
น้ำหนัก		กิโลกรัม	1185	2050	2530	3590	5440	7860	11250
