Q35Y-30
-max การเจาะความหนา: 30 มม.
-Punching Tonnage: 160ton
-max ความหนาของการตัดแผ่น x ความยาว: 30x330 มม./20x600mm
-max ความหนาไม่ได้: 16 มม.
รุ่นหมายเลข | Q35Y-30 |
การเจาะแรงดัน (ตัน) | 160 |
ความหนาสูงสุดของแผ่นเหล็ก (มม.) | 30 |
ความแข็งแรงของแผ่นเหล็ก (N/mm2) | ≤450 |
มุมการตัด | 8 ° |
ขนาดการตัดของหนึ่งจังหวะ (mm/w × h) | 30 × 330 |
20 × 600 | |
Ram Stroke (มม.) | 80 |
จำนวนจังหวะ (ครั้ง/นาที) | 8 ~ 22 |
ความลึกของคอ (มม.) | 600 |
การเจาะความหนา (มม.) | 28 |
Max.diameter of Punching (mm) | 38 |
เหล็กกลม (มม.) | 65 |
เหล็กสี่เหลี่ยม (มม.) | 55 × 55 |
90 °การตัดเหล็กมุมเท่ากัน (มม.) | 180 × 180 × 16 |
45 °การตัดเหล็กมุมเท่ากัน (มม.) | 80 × 80 × 10 |
H-beam (มม.) | 175 × 175 |
C-channel (mm) | 280 × 86 × 11.5 |
i-beam (mm) | 280 × 124 × 10.5 |
พลังมอเตอร์หลัก (kW) | 11 |

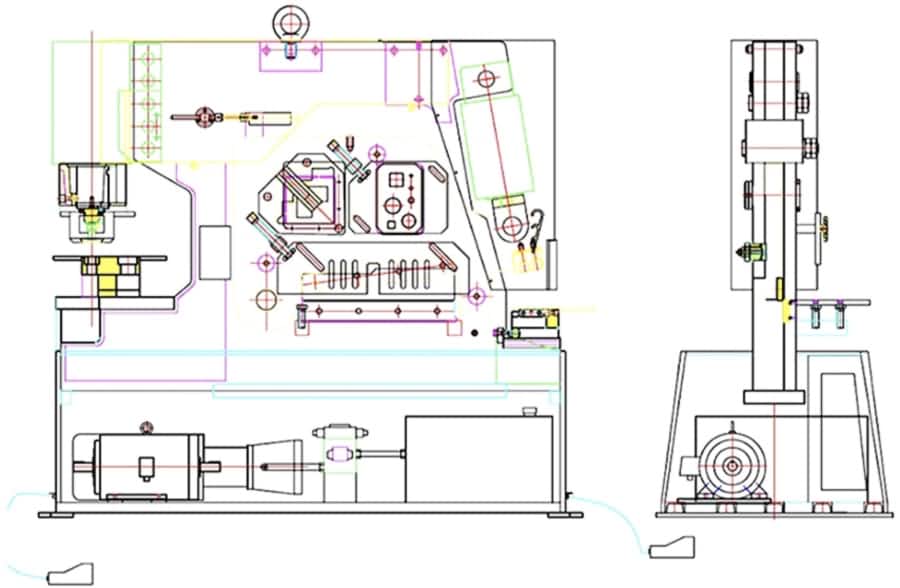

มิติโดยรวม (mm/l × w × H) | 2680 × 1060 |
× 2380 |
