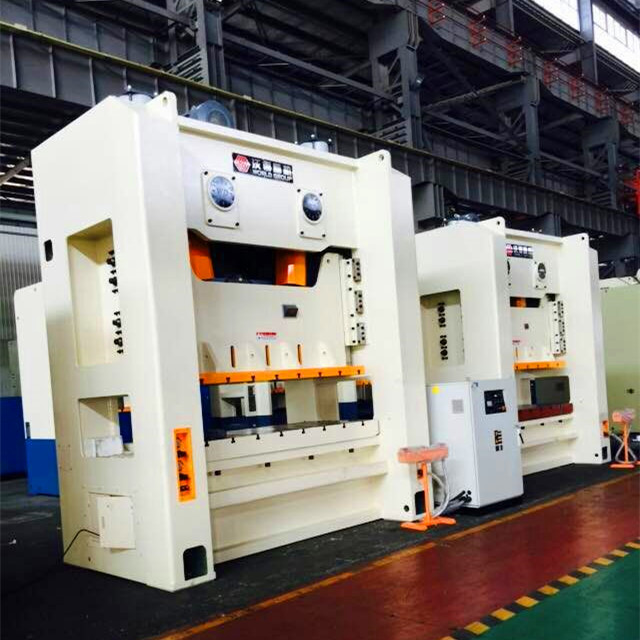

JW36 H Frame Double Crank Power Press Machine

โมโนบล็อกประเภท JW36 ซีรีส์ด้านตรงสองจุดกำลังกดมีความจุตั้งแต่ 110 ตันถึง 630 ตัน โต๊ะทำงานกดขนาดใหญ่เหมาะสำหรับแม่พิมพ์โปรเกรสซีฟและแม่พิมพ์หลายสถานี กดชนิดข้อเหวี่ยงนี้ใช้กันอย่างแพร่หลายสำหรับบ้านชิ้นส่วนเครื่องใช้ปั๊มปั๊มสามารถทำและอ่างครัวผลิต หน่วย severtal สองจุดกดพลังงานอัตโนมัติสามารถทำงานกับป้อนม้วนและบาร์โอนสายปั๊มอัตโนมัติเต็มรูปแบบ

จำนวน:
  • JW36
  • WORLD

ระบบส่งกำลังเกียร์คุณภาพสูงสำหรับการกดด้านข้างโดยตรง

  1. ประเภทเฟืองเกียร์คู่โตที่มีความแข็งแรงมีความแข็งแรงสูงกดส่งข้อเหวี่ยงด้านตรง

  2. บดเกียร์

  3. แรงบิดสูงอ่างน้ำมันแบบเปียกชนิดคลัตช์

  4. ส่งเฟืองเพิ่มเติมเพื่อยืดระยะห่างระหว่างเพลาข้อเหวี่ยงทั้งสอง การออกแบบที่ปรับแต่งได้สำหรับตารางที่ใหญ่ขึ้นเพื่อให้ตรงกับแม่พิมพ์โปรเกรสซีขนาดใหญ่และเครื่องมือปั๊มหลายสถานี

ความแม่นยำสูง: ดีกว่ามาตรฐาน JIS-I

  1. หน้าแปดกิ๊ก ram gibsram กดตรง

  2. แผ่นสไลด์สีบรอนซ์ยาว

  3. สลักเกลียวป้องกันการเบี่ยงเบนสำหรับการปรับช่องว่าง ram คู่มือ

  4. การอบชุบตัวด้วยแรงกดการกลึงโดยศูนย์กัดคุณภาพสูง

ความปลอดภัยในการใช้งาน

  1. เครื่องกดเป็นอุปกรณ์มาตรฐานที่มาพร้อมกับระบบป้องกันโอเวอร์โหลดไฮดรอลิก

  2. วาล์วโซลินอยด์เพื่อความปลอดภัยคู่สำหรับคลัทช์และเบรค

  3. ปุ่มหยุดฉุกเฉินบน T stand แล้วกดกลับ

  4. อุปสรรคแสงและบล็อกความปลอดภัยตายเป็นตัวเลือก

คอนโซลข้อเหวี่ยงกดอัตโนมัติ

  1. ขาตั้ง T แบบเคลื่อนย้ายได้พร้อมปุ่มเห็ดสองมือและสวิตช์ปรับ ramกดคอนโซล

  2. หน้าจอสัมผัส LCD บน HMI

  3. สามารถเลือก HMI ชนิดคงที่และกล่องไฟฟ้าแบบเลื่อนได้

  4. ผู้ควบคุมสามารถตรวจสอบสถานะการทำงานจากหน้าจอ

  5. สัญญาณเตือนข้อบกพร่องและวิธีแก้ไขอาจปรากฏขึ้นบนหน้าจอ

ขนาดข้อเหวี่ยงแบบคู่ตรง

สิ่งของ รหัส UNIT JW36-110 JW36-160 JW36-200 JW36-250 JW36-315 JW36-400 JW36-500 JW36-630
ความจุที่กำหนด
KN 1100 1600 2000 2500 3150 4000 5000 6300
ระยะชัก S มิลลิเมตร 180 200 250 280 280 300 300 300
เลื่อนความเร็วจังหวะ คงที่
SPM 50 45 35 30 30 20 20 20
ตัวแปร (ไม่จำเป็น)
SPM 35-55 35-55 25-40 20-35 20-35 15-25 15-25 15-25
แม็กซ์ Die Shut Height H2 มิลลิเมตร 400 450 500 550 550 600 650 650
การปรับความสูงของ Die Shut t มิลลิเมตร 90 100 110 120 120 130 130 130
ขนาดหน้าต่างด้านข้าง FB E มิลลิเมตร 650 800 900 950 950 1000 1100 1200
ความสูง F มิลลิเมตร 350 400 450 460 460 550 600 650
ระยะห่างระหว่างเสา G มิลลิเมตร 1750 1900 2290 2570 2570 2810 3200 3300
ขนาดโต๊ะ FB D มิลลิเมตร 700 760 900 1000 1000 1100 1200 1300
L-R C มิลลิเมตร 1650 1800 2200 2500 2500 2700 3000 3100
ความหนา H3 มิลลิเมตร 140 150 170 180 190 200 210 220
เลื่อนขนาดด้านล่าง FB b มิลลิเมตร 600 700 800 900 900 1000 1100 1200
L-R a มิลลิเมตร 1350 1500 1900 2200 2200 2400 2700 2800
พื้นผิวโต๊ะสูง H1 มิลลิเมตร 1035 1035 1135 1235 1285 1340 1340 1480
ขนาดโดยรวม FB A มิลลิเมตร 2050 2400 2650 2900 3000 3150 3400 3900
L-R B มิลลิเมตร 2400 2650 3150 3450 3450 3700 4200 4300
ความสูง H มิลลิเมตร 3450 3950 4280 4800 4900 5500 6000 6100
กำลังมอเตอร์
KW 11 18.5 22 30 37 45 55 75
น้ำหนัก (โดยประมาณ)
กิโลกรัม 18000 21500 31500 39000 41500 54000 75500 103000
