JH21 C Frame Power Power Power Single

Most popular c type press machine for sheet metal parts stamping, punching, cutting, bending, trimming and blanking process. Press tonnages are from 25ton to 400ton. JH21 c frame press is standard equip with PLC, touch screen HMI, wet type pneumatic clutch and brake, safety solenoid valve, hydraulic overload pump, automatic grease lubricant pump and slide balance cylinders. Safety light barriers, frequency inverter for adjustable stroke speeds, piston type die cushion, die quick change clamps, tonnage monitor, safety die block are all optional. This single crank press can work with coil sheet roller feeder to act as an automatic press. Several automatic presses with transfer system such as manipulators can work as full automatic press line.

สถานะห้องว่าง:

จำนวน：



สอบถาม เพิ่มลงในตะกร้าสอบถาม

รุ่น：
JH21
ยี่ห้อ：
WORLD

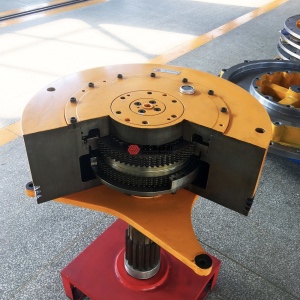

สิทธิบัตรโลกใบสั้นลมคลัทช์และเบรคสำหรับเครื่องกดแบบ Power

เครื่องจักรที่แม่นยำของโลกผลิตมู่เล่, เพลาขับ, แหวนเกียร์และประกอบคลัตช์ด้วยแผ่นดิสก์และแมวน้ำนำเข้า แผ่นดิสก์แรงเสียดทานคืออ่างน้ำมันซึ่งดีกว่าสำหรับการหล่อลื่นและการระบายความร้อน คลัทช์ทั้งหมดจะต้องผ่านการทดสอบอุณหภูมิและการทดสอบความสมดุลของน้ำหนัก คลัทช์เปียกมีประโยชน์เช่นอายุการใช้งานที่ยาวนานขึ้นเสียงรบกวนที่ลดลงราคาบำรุงรักษาที่ถูกลงและการบำรุงรักษาที่ง่ายขึ้นเปรียบเทียบกับคลัตช์ชนิดแห้ง โดยเฉพาะอย่างยิ่งสำหรับการปั๊มชิ้นส่วนอุปกรณ์ House Hold เนื่องจากการร้องขอ Cleaness ที่เข้มงวดมากขึ้น

PLC สำหรับการควบคุมการกดแบบนิวเมติก

ระบบควบคุมโลจิสติกที่ตั้งโปรแกรมได้เป็นมาตรฐานอุปกรณ์เสริมสำหรับเครื่องอัดไฟฟ้าอัตโนมัติของแบรนด์โลกทั้งหมด Schneider, Omron, Panasonic มีให้บริการทั้งหมด ปั๊มหล่อลื่นจาระบีอัตโนมัติถูกควบคุมโดย PLC และผู้ประกอบการสามารถตั้งค่าเวลาและความถี่ในการหล่อลื่นผ่าน HMI สื่อมวลชนสามารถทำงานเป็นนิ้วจังหวะเดี่ยวและจังหวะต่อเนื่อง มีปุ่มหยุดฉุกเฉินบนแผงควบคุมสำหรับฉุกเฉินโดยใช้ กดสถานะการทำงานสามารถตรวจสอบผ่าน HMI ได้เช่นกัน

ระบบป้องกันการโอเวอร์โหลดไฮดรอลิกสำหรับเครื่องกดนิวเมติก

World Press ใช้ระบบป้องกันการโอเวอร์โหลดไฮดรอลิกแทนที่จะเป็นแผ่นการเฉือนแบบกลไกทั่วไปที่มีความน่าเชื่อถือสูงกว่าและการกระทำที่ละเอียดอ่อนมากขึ้น หากการทำงานที่ไม่ถูกต้องหรือกดเกินพิกัดน้ำมันไฮดรอลิกแรงดันสูงใต้ชามจะกลับไปที่ถังน้ำมันปั๊มโอเวอร์โหลด ในขณะเดียวกันสัญญาณจะถูกส่งไปยังสื่อมวลชนและกดจะหยุดทันทีเพื่อป้องกันการตายและกดพลังงานลม มีสวิตช์รีเซ็ตบนแผงควบคุมและปั๊มโอเวอร์โหลดจะสูบน้ำมันไฮดรอลิกกลับไปที่ RAM กดจะพร้อมอีกครั้งสำหรับการดำเนินการ

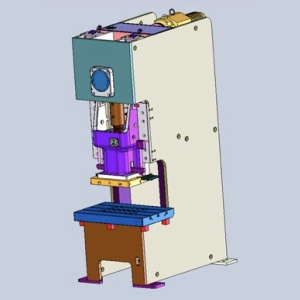

โครงสร้างขนาดกะทัดรัดของการกดประเภท C

1. เพลาข้อเหวี่ยง

2. มอเตอร์และคลัตช์อยู่ด้านหลัง

3. กระบอกสูบสมดุลสองสไลด์

4. C Frame Frame Steel Body, การบำบัดการหลอม

5. ปั๊มโอเวอร์โหลดปั๊มจาระบีและระบบนิวเมติกอยู่ด้านหลัง

คู่มือสไลด์ประเภทสี่เหลี่ยมที่มีความแม่นยำสูงสำหรับการกดเฟรมช่องว่าง

รูปสี่เหลี่ยมผืนผ้าที่ยาวหกใบหน้าสไลด์ RAM พร้อมแผ่นสีบรอนซ์จับจ้องอยู่บนตัวกด ความแม่นยำสูงขึ้นและชีวิตพื้นผิวที่ยาวนานขึ้น ช่องว่างคู่มือสามารถปรับได้โดยสลักเกลียวที่ด้านหน้า แรมส์ทั้งหมดกำลังหล่อในโรงงานโลกและการตัดเฉือนโดยศูนย์มิลลิ่งซีเอ็นซี ระบบหล่อลื่นจาระบีอัตโนมัติให้น้ำมันหล่อลื่นที่เหมาะสมสำหรับไกด์ เสียงที่เชื่อถือได้มั่นคงและต่ำกว่า

ก้านคัมด้วยสกรูลูกสำหรับเครื่องกดพลังงาน

1. การคัดเลือกนักปราชญ์

2. การรักษาด้วยสกรูไนโตรเจนเพื่อปรับปรุงสายรัด

3. น้ำมันหล่อลื่นน้ำมันภายในก้าน

4. การปรับความสูงของ RAM ด้วยเครื่องยนต์

5. ความแม่นยำในการปรับ RAM 0.1 มม. พร้อมตัวบ่งชี้ความสูงตาย

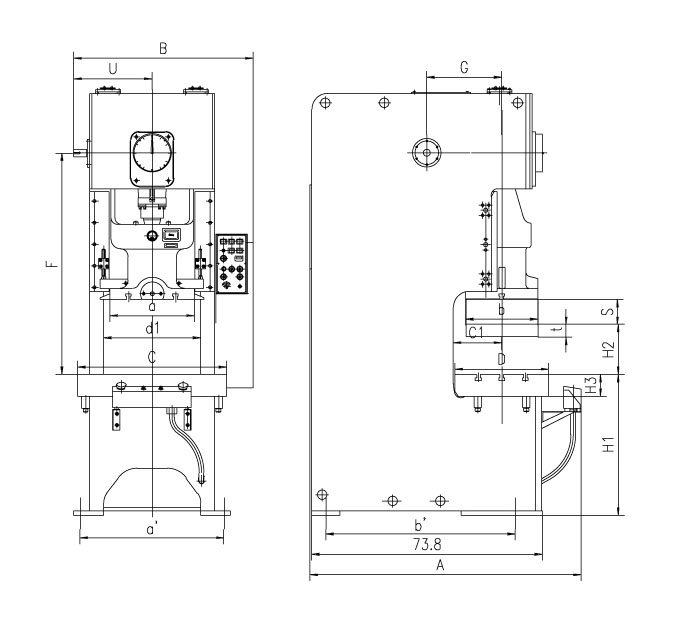

ขนาดของเครื่องกด JH21

มิติกดข้อเหวี่ยงเดี่ยว

ข้อมูลจำเพาะรายการของการกด

รายการ		รหัส	UNIT	JH21-25	JH21-45	JH21-60	JH21-80	JH21-100	JH21-125
ความสามารถเล็กน้อย		PE	KN	250	450	600	800	1000	1250
ความยาวสไลด์จังหวะ		S	มม.	80	120	140	160	160	180
คะแนนระวาง			มม.	3	4	4	5	5	6
ความเร็วจังหวะ	ที่ตายตัว		SPM	100	80	70	60	55	50
ความเร็วจังหวะ	ตัวแปร (ไม่บังคับ)		SPM	60-120	50-95	45-85	40-75	35-65	35-60
สูงสุด ความสูงปิดตาย		H2	มม.	250	270	300	320	335	350
การปรับสไลด์		t	มม.	50	60	70	80	90	90
ความลึกคอ		C1	มม.	210	225	270	310	330	350
ระยะห่างระหว่างเสา		D1	มม.	470	525	560	580	670	696
เลื่อนขนาดล่าง	L-R	a	มม.	360	400	480	540	620	620
เลื่อนขนาดล่าง	FB	b	มม.	250	340	400	460	520	520
ขนาดรูก้าน	เส้นผ่าศูนย์กลาง	d	มม.	50	50	50	50	N/A	N/A
ขนาดรูก้าน	ความลึก	I	มม.	50	60	70	70	N/A	N/A
ขนาดตาราง	L-R	C	มม.	720	825	930	950	1060	1100
	FB	D	มม.	400	440	520	600	640	680
	ความหนา	H3	มม.	80	110	130	140	145	155
เส้นผ่านศูนย์กลางรูตาราง		¢	มม.	150	150	150	180	180	200
ความสูงของพื้นผิวหนุน (w/o แผ่น)		H1	มม.	750	775	800	845	850	850
มิติโดยรวม	FB	A	มม.	1500	1540	1585	1765	2000	2040
	L-R	B	มม.	945	1075	1200	1200	1300	1320
	ความสูง	H	มม.	2090	2365	2470	2675	2960	2980
พลังงานมอเตอร์			กิโลวัตต์	3	5.5	5.5	7.5	7.5	11
ความดันอากาศ			MPA	0.5	0.5	0.5	0.5	0.5	0.5
น้ำหนัก (โดยประมาณ)			กิโลกรัม	2300	3350	4800	5550	7500	8700

รายการ		รหัส	UNIT	JH21-160	JH21-200	JH21-250	JH21-315	JH21-400
ความสามารถเล็กน้อย		PE	KN	1600	2000	2500	3150	4000
ความยาวสไลด์จังหวะ		S	มม.	200	200	220	220	250
คะแนนระวาง			มม.	6	6	6.5	7	8
ความเร็วจังหวะ	ที่ตายตัว		SPM	45	45	30	30	30
ความเร็วจังหวะ	ตัวแปร (ไม่บังคับ)		SPM	30-55	30-55	20-35	20-35	20-35
สูงสุด ความสูงปิดตาย		H2	มม.	400	450	500	500	550
การปรับสไลด์		t	มม.	100	110	120	120	120
ความลึกคอ		C1	มม.	400	430	450	450	450
ระยะห่างระหว่างเสา		D1	มม.	696	910	980	980	1050
เลื่อนขนาดล่าง	L-R	a	มม.	700	880	900	900	1020
เลื่อนขนาดล่าง	FB	b	มม.	580	650	700	700	750
ขนาดตาราง	L-R	C	มม.	1175	1390	1500	1540	1700
	FB	D	มม.	760	840	880	880	880
	ความหนา	H3	มม.	165	180	190	190	210
เส้นผ่านศูนย์กลางรูตาราง		¢	มม.	220	240	240	240	240
ความสูงของพื้นผิวหนุน (w/o แผ่น)		H1	มม.	900	1000	1000	1000	1100
มิติโดยรวม	FB	A	มม.	2305	2600	2660	2720	2850
	L-R	B	มม.	1420	1540	1640	1680	1750
	ความสูง	H	มม.	3210	3800	3850	3850	4585
พลังงานมอเตอร์			กิโลวัตต์	15	18.5	22	30	37
ความดันอากาศ			MPA	0.5	0.5	0.5	0.5	0.5
น้ำหนัก (โดยประมาณ)			กิโลกรัม	12200	18500	22800	25600	29100
